Descrizione del Prodotto

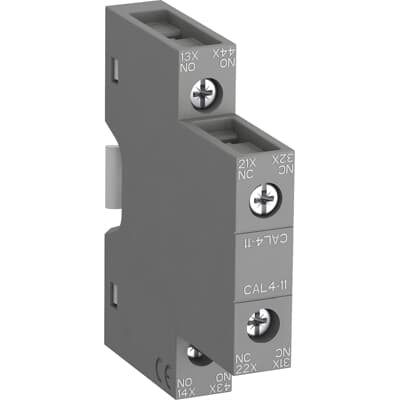

L’ABB CAL4-11 fa parte della linea di accessori per contattori industriali ed è progettato per espandere le funzionalità dei contattori tripolari e tetrapolari ABB (dalla serie AF09 fino a AF96) e dei relè di comando della serie NF.
Questo dispositivo si fissa tramite aggancio rapido sul lato destro o sinistro del contattore principale (senza aumentare l’ingombro in profondità del quadro) e fornisce 2 contatti ausiliari: 1 Normally Open (1 NA) + 1 Normally Closed (1 NC). I contatti sono meccanicamente collegati (mirror contacts) in conformità con gli standard di sicurezza industriali, risultando perfetti per la realizzazione di logiche di interblocco, segnalazione di stato e circuiti di sicurezza.
Specifiche Tecniche Principali:
-
Produttore: ABB
-
Serie / Famiglia: Accessori AF / CAL4
-
Modello: CAL4-11
-
Tipologia: Blocco contatto ausiliario ad aggancio laterale
-
Configurazione Contatti: 1 NA + 1 NC (1 Normally Open + 1 Normally Closed)
-
Corrente Nominale Termica (Ith): 16 A
-
Corrente Nominale d’Impiego in AC-15 (240V): 6 A
-
Tensione Nominale d’Impiego (Un): Fino a 690V AC / 250V DC
-
Tipo di Collegamento: Morsetti a vite
-
Montaggio: Aggancio rapido sul lato destro o sinistro del contattore
-
Compatibilità: Contattori serie AF09, AF12, AF16, AF26, AF30, AF38, AF40, AF52, AF65, AF80, AF96 e relè di comando NF
-
Codice Prodotto ABB: 1SBN010120R1011
-
Codice EAN: 3471523130043
Prodotto originale ABB per l’integrazione di segnali di feedback, sequenze di autoritenuta e interblocchi elettrici nei quadri d’automazione.
ℹ️ INFORMAZIONE PRODOTTO E ACCESSORI
A differenza dei blocchi frontali della serie CA4 che si innestano frontalmente, la serie CAL4-11 mantiene inalterata la profondità complessiva del contattore all’interno del quadro elettrico. Sui contattori della serie AF09…AF96 è possibile installare fino a due blocchi CAL4-11 (uno sul lato destro e uno sul lato sinistro), ottenendo fino a 4 contatti ausiliari laterali aggiuntivi.
