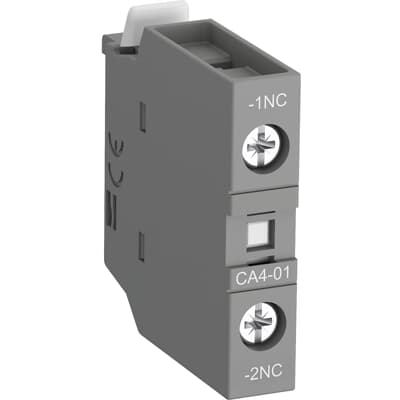

Descrizione del Prodotto
L’ABB CA4-01 appartiene alla gamma di accessori per l’automazione e il comando motori di ABB. È progettato per estendere il numero di contatti ausiliari dei contattori tripolari e tetrapolari delle serie AF09 … AF96, oltre ai relè di comando serie NF.
Questo elemento singolo aggiunge un 1 contatto ausiliario Normalmente Chiuso (1 NC) ad azione rapida e ad alta affidabilità di contatto. Si installa direttamente sulla parte frontale del contattore con un semplice scatto (snap-on), garantendo un ingombro laterale invariato per il massimo risparmio di spazio all’interno del quadro elettrico.
Specifiche Tecniche Principali:
-
Produttore: ABB
-
Serie / Famiglia: Accessori AF / CA4
-
Modello: CA4-01
-
Tipologia: Blocco contatto ausiliario ad innesto frontale
-
Configurazione Contatti: 1 NC (1 contatto Normalmente Chiuso)
-
Corrente Nominale Termica (Ith): 16 A
-
Corrente Nominale d’Impiego in AC-15 (240V): 6 A
-
Tensione Nominale d’Impiego (Un): Fino a 690V AC / 250V DC
-
Tipo di Collegamento: Morsetti a vite
-
Montaggio: Aggancio rapido frontale (Snap-on)
-
Compatibilità: Contattori serie AF09, AF12, AF16, AF26, AF30, AF38, AF40, AF52, AF65, AF80, AF96 e relè di comando NF
-
Codice Prodotto ABB: 1SBN010110R1001
-
Codice EAN: 3471523130029
Prodotto originale ABB per la realizzazione di logiche di blocco, segnalazione di stato del contattore e quadri d’automazione.
ℹ️ INFORMAZIONE PRODOTTO E ACCESSORI
I blocchi della serie CA4 sono disponibili sia in versione monopolare (es. CA4-01 con 1NC o CA4-10 con 1NA) sia in blocchi quadrupoli frontali (es. CA4-22 con 2NA+2NC o CA4-31 con 3NA+1NC). L’aggiunta del modulo CA4 non ostacola l’utilizzo di accessori laterali come i blocchi CAL4 o gli interblocchi meccanici VM4.
💬 Serve supporto per scegliere la configurazione corretta di contatti ausiliari per la tua applicazione o per abbinarlo al contattore AF? Contattaci tramite il modulo sottostante.
