Descrizione del Prodotto

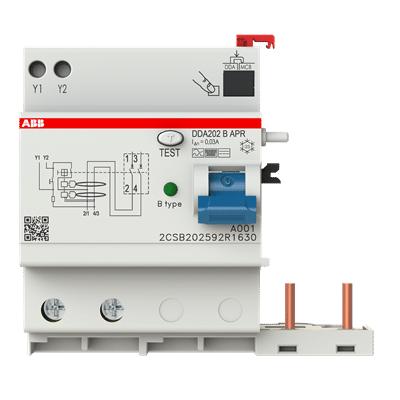

L’ABB DDA202 B APR-25/0,3 appartiene alla gamma di blocchi differenziali DDA200 Tipo B. È progettato per l’accoppiamento diretto agli interruttori magnetotermici della serie System pro M compact® (S200, S200M, S200P) per comporre un interruttore magnetotermico differenziale combinato.
La caratteristica di Tipo B garantisce la protezione contro correnti di guasto verso terra in corrente alternata (AC), differenziali pulsanti unidirezionali (Tipo A) e, fondamentale per le odierne apparecchiature elettroniche, correnti di guasto in corrente continua continua e ad alta frequenza generate da inverters, azionamenti di motori, UPS, colonnine di ricarica EV e impianti fotovoltaici. La versione speciale AP-R (resistente ai transienti/impulsi fino a $3\,\text{kA}$) evita gli scatti intempestivi o indesiderati causati da sovratensioni atmosferiche o manovre di rete.
Specifiche Tecniche Principali:
-
Produttore: ABB
-
Serie / Famiglia: System pro M compact® / Blocchi differenziali DDA200
-
Modello / Sigla: DDA202 B APR-25/0,3 (DDA202 B-25/0.3 AP-R)
-
Tipologia: Blocco differenziale per accoppiamento
-
Numero di Poli: 2P (Bipolare / 2 Poli)
-
Corrente Nominale ($I_n$): 25 A
-
Sensibilità Differenziale Nominal ($I_{\Delta n}$): $0{,}3\,\text{A}$ ($300\,\text{mA}$)
-
Tipo di Differenziale: Tipo B (sensibile a correnti di guasto AC, pulsanti e DC continue)
-
Caratteristica di Intervento: AP-R (Alta resistenza agli scatti intempestivi / resiste a impulsi fino a 3 kA)
-
Tensione Nominale ($U_n$): 230 V AC
-
Compatibilità Interruttori: Serie S200, S200M, S200P, S200L
-
Ingombro Modulare: 2 moduli DIN (accoppiabile a magnetotermici 2P)
-
Codice Prodotto ABB: 2CSB202592R3250
-
Codice EAN: 8012542733324
Prodotto originale ABB destinato a impianti industriali, commerciali, terziario avanzato e sistemi con presenza di converter/inverter trifase o monofase.
ℹ️ INFORMAZIONE PRODOTTO E ACCESSORI
I blocchi differenziali DDA202 B APR si assemblano con facilità sugli interruttori modulari ABB S200 per formare un blocco unico compatto. Vanno abbinati al magnetotermico S200 di pari corrente nominale e numero di poli idoneo alla protezione termica e di cortocircuito richiesta dall’impianto.
